绘图参数：主要控制出图效果，由系统控制和绘图比例两个属性页组成。

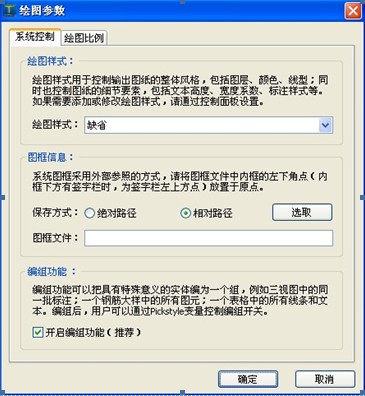

1、系统控制
系统控制用于绘图样式、图框及编组功能的选择。


绘图样式：绘图样式用于控制输出图纸的整体风格，包括图层、颜色、线形；同时也控制图纸的细节要素，包括文本高度、宽度系数、标注样式等，如果需要添加绘图样式，可通过配置管理设置。
绘图样式选择项目当前的绘图样式，如果项目文件在文件夹中存在同名绘图样式配置文件，则本配置无效。
图框信息：本系统的图框采用外部参照的方式，请将图框文件中内框左下角点放置于原点。
 保存方式：图形文件中，图框参照的文件路径系统提供了相对路径和绝对路径两种方式。
图框文件：指定项目使用的图框文件，文件格式为dwg图形文件。
编组功能：编组功能可以把具有相同特征的实体编为一个组，例如三视图的同一批标注；一个钢筋大样中的所有图元；一个表格中的所有线条和文本。注意：编组后，用户可以通过pickstyle命令控制编组开关，在出图后，输入pickstyle后输入0，编组会分开，输入1后，合并编组。

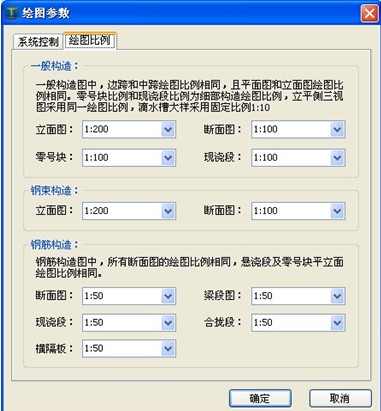

2、绘图比例
绘图比例用于设置一般构造、钢束构造和钢筋构造的绘图比例，如下图：

一般构造：用于输入变截面箱梁轮廓信息，包括六个部分

纵向分段：纵向分段用于指定桥梁纵向截段尺寸，界面由基本构造和悬浇分段两个属性页组成。
基本构造：用于设置壹号块和悬浇段以外的分段信息。
悬浇分段：指定壹号块和悬浇段分段长度，从墩顶壹号块到跨中合拢段按顺序输入。边跨编号与中跨编号在标注中有所区别：存在中跨时，边跨在中跨编号基础上加“’”符号；无中跨时，边跨不加该符号。用户可以通过表达式进行分段输入，例如：分段表达式中输入4*3.5+4*4（注意：分段表达式=个数*分段长度，其中乘号只能用“*”表示，不能用“×”等其他符号代替），用户点击“应用分段”后，悬浇分段各分段长度如图所示。
